产品名称：CPT61C

详细资料：

CPT61C型卧式穿芯小型精密交流电压电流通用互感器

一、特点：
1、既可作电压互感器使用，又可作电流互感器使用；
2、全封闭，机械和耐环境性能好，电压隔离能力强，外形美观；
3、卧式穿芯，印刷线路板直接焊接安装；
4、引出脚间距按2.54mm网格排列，适应计算机布板要求；
5、小巧轻便，精度高，采样范围宽，应用灵活。

二、安全特性：
1 绝缘电阻：常态大于1000MΩ；
2 抗电强度：用作电压互感器时3000V/1分钟
用作电流互感器时6000V/1分钟
3阻燃性：符合UL94-Vo级

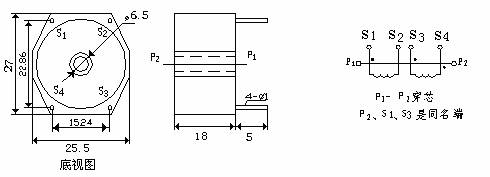

三、外形图、安装尺寸和线圈图：

四、性能参数：
1、作电压互感器使用时：

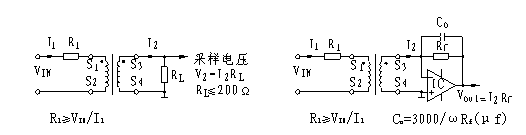

CPT61C作电压互感器使用时是一种电流型电压互感器，典型应用如图一和图二，性能参数见表一；

图　一　　　　　　　　　　　　　　　　　　　图　二
表一：

使用方法	输入电压	输出电压	相移	非线性度	线性范围	额定电流	耐压
图一法	≤1000Vac	≤1.2V	≤30’	≤0.2%	1.5倍额定	6mA/6mA	≥3KV
图二法	≤1000Vac	≤1/2倍IC电源电压	≤5’	≤0.1%	2倍额定	6mA/6mA	≥3KV

2、作电流互感器使用时：

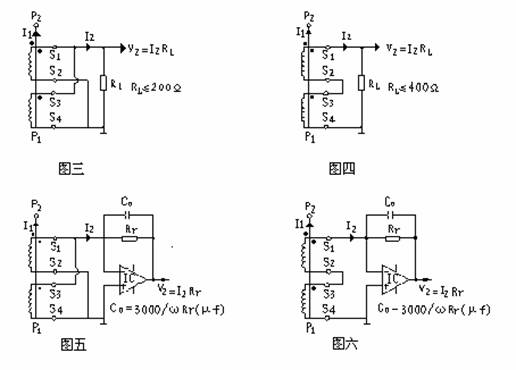

HKCPT61C作电流互感器应用时，用户只要在中心孔内穿1匝母线作为输入线圈，其次级有四种应用
方法，分别如下图三、四、五、六。性能参数见下表二和表三。＆#160;

表二：

使用方法	额定输入电流	额定输出电流	额定采样电阻	额定采样电压	相移	非线性度	线性范围	耐压
图三法	9A	6mA	200Ω	1.2V	≤30’	≤0.2%	1.5倍额定	≥6KV
图四法	18A	6mA	400Ω	2.4V	≤20’	≤0.2%	1.5倍额定	≥6KV

表三：

使用方法	额定输入电流	额定输出电流	额定采样电压	相移	非线性度	线性范围	耐压
图五法	9A	6mA	≤1/2倍Ic电源电压	≤5’	≤0.1%	≥2倍额定	≥6KV
图六法	18A	6mA	≤1/2倍Ic电源电压	≤5’	≤0.1%	≥2倍额定	≥6KV

五、注意事项：
＆#160;＆#160; 本型互感器不管作电压互感器使用，还是作电流互感器使用时，其原理都是电流型互感器，所以次级电路
不允许开路使用，也因于此，请不要在次级回路安装熔断器。
