PT31DP-01微型精密交流电流型电压互感器 一、特点: 1、 体积小,精度高;印刷线路板直接焊接安装,使用方便,外形美观; 2、 全封闭,机械和耐环境性能好,电压隔离能力强,安全可靠。

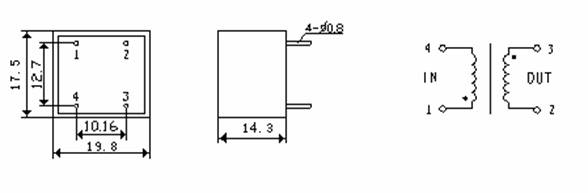

二、外形图、安装尺寸和线圈图:

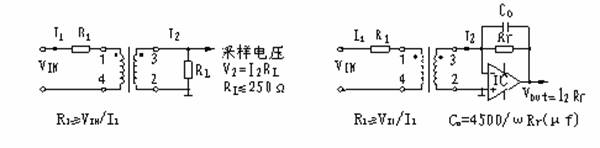

三、性能参数:      PT31DP-01是一种电流型电压互感器,它实际是初、次级匝比为1:1的电流互感器,使用时需在初级串接限流电阻,输入输出都为mA级电流,输入电压不能直接施加于初级绕组,需串入 限流电阻将电压信号转换为mA级电流,次级输出的mA级电流信号经并联一个电阻或外接I/V 转换电路将电流信号再转换成电压信号。 典型应用如图一和图二。
  四、注意事项: 本型电压互感器其原理是电流型电压互感器,所以次级电路不允许开路使用,也因于此,请不要在次级回路安装熔断器。 |
