 产品名称:PT31C
 详细资料:
 PT31C微型精密交流电流型电压互感器
一、特点:
1、 体积小,精度高;印刷线路板直接焊接安装,使用方便,外形美观;
2、 全封闭,机械和耐环境性能好,电压隔离能力强,安全可靠。

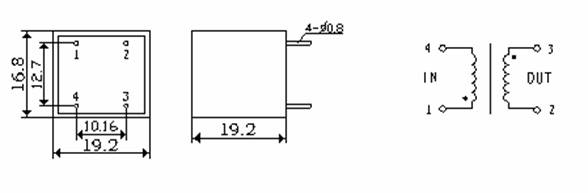

二、外形图、安装尺寸和线圈图:

三、性能参数:
   PT31C是一种电流型电压互感器,它实际是初、次级匝比为1:1的电流互感器,使用时需在初级串
接限流电阻,输入输出都为mA级电流,输入电压不能直接施加于初级绕组,需串入限流电阻将电压信
号转换为mA级电流,次级输出的mA级电流信号经并联一个电阻或外接I/V转换电路将电流信号再转换
成电压信号。

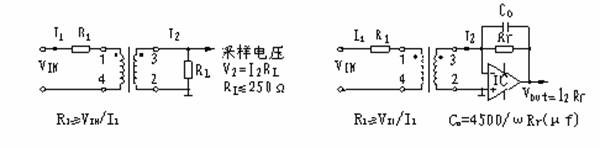

典型应用如图一和图二,性能参数见表一。

表一:

使用方法

输入电压

输出电压

相移

非线性度

线性范围

额定电流

图一法

≤1000Vac

≤0.5Vac

≤30’

≤0.2%

1.5倍额定

2mA/2mA

图二法

≤1000Vac

≤1/2倍 IC电源电压

≤5’

≤0.1%

2倍额定

2mA/2mA



四、注意事项:
本型电压互感器其原理是电流型电压互感器,所以次级电路不允许开路使用,也因于此,请不要在次级回路安装熔断器。
