| 产品名称：PT31A |
| 详细资料： |
PT31A微型精密交流电流型电压互感器
一、特点：
1、 体积小，精度高；印刷线路板直接焊接安装，使用方便，外形美观；
2、 全封闭，机械和耐环境性能好，电压隔离能力强，安全可靠。

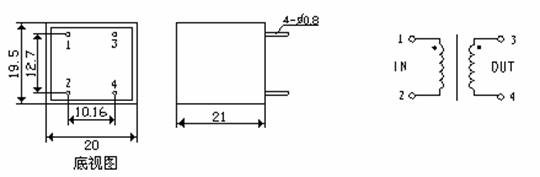

二、外形图、安装尺寸和线圈图：
三、性能参数：
PT31A是一种电流型电压互感器，它实际是初、次级匝比为1：1的电流互感器，使用时需在初
级串接限流电阻，输入输出都为mA级电流，输入电压不能直接施加于初级绕组，需串入限流电阻
将电压信号转换为mA级电流，次级输出的mA级电流信号经并联一个电阻或外接I/V转换电路将电

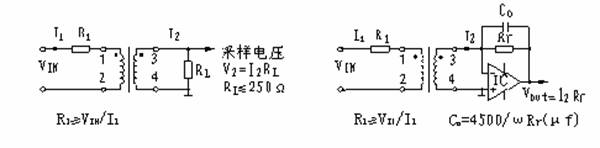

流信号再转换成电压信号。 典型应用如图一和图二，性能参数见表一。
表一：
使 用方 法 |
输入电压 |
输出电压 |
相移 |
非线性度 |
线性范围 |
额定电流 |
|
图一法 |
≤1000Vac |
≤0.5Vac |
≤30’ |
≤0.2% |
1.5倍额定 |
1mA/1mA |
|
图二法 |
≤1000Vac |
≤1/2倍 IC电源电压 |
≤5’ |
≤0.1% |
2倍额定 |
1mA/1mA |
四、注意事项：
本型电压互感器其原理是电流型电压互感器，所以次级电路不允许开路使用，也因于此，请不要在次级回路安装熔断器。 |
|
| |
|
