| 产品名称：CT33P |
| 详细资料： |
＆#160;CT33P系列卧式穿芯小型精密电流互感器
一、特点：
1、卧式穿芯，印刷线路板直接焊接安装、外形美观；
2、全封闭，机械和耐环境性能好，电压隔离能力强，精度高，安全可靠。
二、安全特性：
1、绝缘电阻：常态时大于1000MΩ；
2、抗电强度：可承受工频6000V/1分钟；
3、阻 燃 性：符合UL94-Vo级。
三、外形图、安装尺寸和线圈图（如下图所示）：＆#160;
  ＆#160;
四、性能参数：

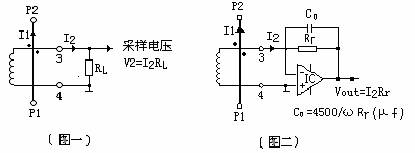

1、用电阻法直接获得采样电压时（如下图一所示）性能参数见表一；
2、用IC法获得采样电压时（如下图二所示）性能参数见表二；＆#160;
 ＆#160;表一：
产品型号 |
额定输入电流 |
额定输出电流 |
额定点相移 |
误差线
性度 |
过载
范围 |
|
CT33P-100A/37mA |
5A |
1.85mA |
5～10 |
0.2L |
1.2倍 |
表二：
产品型号 |
额定输电入流 |
额定输出电流 |
额定采样
电压 |
相移 |
非线性度 |
线性范围 |
|
CT33P-100A/37mA |
5A |
1.85mA |
≤1/2倍 IC电源电压 |
≤5’ |
≤0.1% |
≥2倍额定 |
五、注意事项：
1．电流互感器初级应串联于被测电流回路中，次级应近似工作于短路状态。
2．电流互感器次级电路不允许开路，所以请不要装熔断器
|
|
| |
|
