 产品名称:CT32C
 详细资料:
  CT32C系列卧式穿芯微型精密交流电流互感器

一、特点:
1、卧式穿芯印刷线路板直接焊接安装、外形美观;
2、体积小,精度高;全封闭,机械和耐环境性好,电压隔离能力强,安全可靠。

二、安全特性:
1、绝缘电阻:
常态时大于1000MΩ;
2、抗电强度:
可承受工频6000V/1分钟;
3、阻燃性:符合UL94-Vo级。

三、外形图、安装尺寸和线圈图:

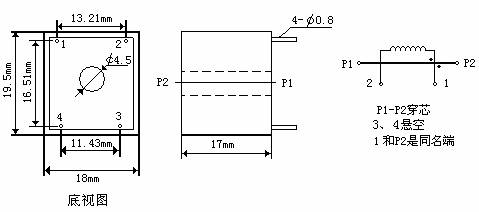

1、 CT32C
(输出绕组引脚间距窄)

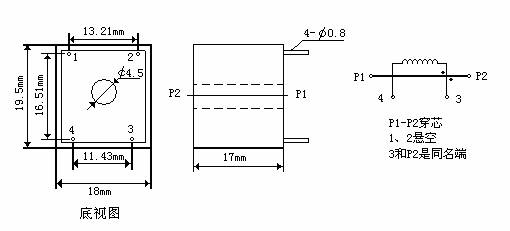

2、 CT32C
(输出绕组引脚间距宽)

四、性能参数:

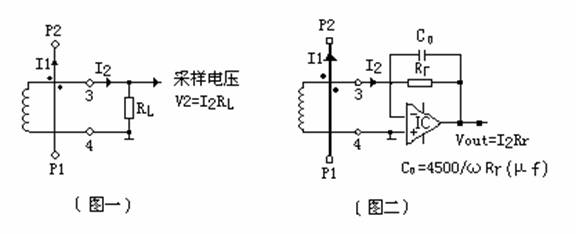

1、 用电阻法直接获得采样电压时(如下图一所示),性能参数见表一;
2、 用IC法获行采样电压时(如下图二所示),性能参数见表二;

表一:

产品型号

额定输入/输出电流

额定点相移

非线
性度

线性
范围

CT32C-5A/5mA

5A/5mA

5~15

0.1%

≥2倍额定

CT32C-5A/2.5mA

5A /2.5mA

5~15








表二:


产品型号

额定输入电流

额定输出电流

额定采样
电压

相移

非线性度

线性范围

CT32C-5A/5mA

5A

5mA

≤1/2倍IC电源电压

≤5’

≤0.1%

≥2倍额定

CT32C-5A/2.5mA

5A

2.5mA
