CT26NE系列母线内置式测量用精密电流互感器
一、特点：
1、输入线圈为内置式；小巧轻便，印刷线路板直接焊接安装；
2、全封闭，机械和耐环境性能好，电压隔离能力强，外形美观。
二、安全特性：
1、绝缘电阻：常态时大于1000MΩ；
2、抗电强度：可承受工频2500V/1分钟；
3、阻 燃 性：符合UL94-Vo级

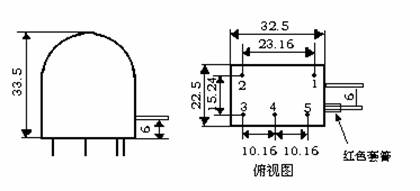

三、外形图、安装尺寸和线圈图：
（如下图所示）。
四、性能参数：
型号 |
额 定
输入/输出 |
误差
线性度 |
线性范围 |
额定点角差 |
|
CT26NE-5A/0～7.07V |
5A/0～7.07V |
0.1L |
>120% |
5′～10′ |
|
CT26NE-10A/0～7.07V |
10A/0～7.07V |
0.1L |
>120% |
五、使用说明：＆#160;
＆#160;＆#160;＆#160;＆#160;＆#160; CT26NE测量用电流互感器：立式引针，初级侧引线方式。初级套红色套管的侧引线在引针5侧，
且与引针3为同名端。引针2、3为次级，引针1、5只起固定作用（引针也可与引线相连），引针4为屏蔽。
