产品名称:CT23M |
详细资料: |
CT23M系列立式穿芯微型精密交流电流互感器 一、特点: 1、立式穿芯印刷线路板直接焊接安装、外形美观; 2、体积小,精度高;全封闭,机械和耐环境性能好,电压隔离能力强,安全可靠。
二、安全特性: 1、绝缘电阻:常态时大于1000MΩ; 2、抗电强度:可承受工频6000V/1分钟; 3、阻 燃 性:符合UL94-Vo级。

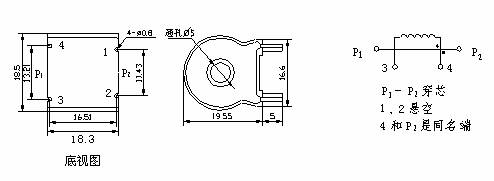

三、外形图、安装尺寸和线圈图:

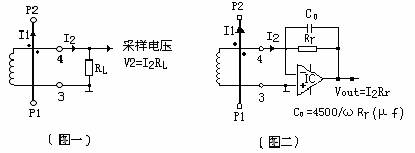

四、性能参数: 1、 用电阻法直接获得采样电压时(如右图一所示)性能参数见表一; 2、 用IC法获得采样电压时(如右图二所示)性能参数见表二
  表一:
产品型号 |
额定输入 电流 |
额定输出电流 |
额定采样 电阻RL |
额定采样电压 |
相移 |
非线 性度 |
线性范围 |
CT23M |
10A |
10mA |
50Ω |
0.5V |
≤20’ |
≤0.2% |
≥1.5倍额定 |
CT23M |
5A |
2.5mA |
400Ω |
1V |
≤20’ |
≤0.2% |
≥2倍额定 |
表二:
产品型号 |
额定输入 电流 |
额定输出 电流 |
额定采样电压 |
相移 |
非线性度 |
线性范围 |
CT23M |
10A |
10mA |
≤1/2倍IC电源电压 |
≤5’ |
≤0.1% |
≥2倍额定 |
 CT23M |
 5A |
 2.5mA |
 ≤0.1% |
 ≥2倍额定 | |
  |
|
  |
|
|
|
|
