| 产品名称：CT035M |
| 详细资料： |
＆#160; CT035大型精密交流电流互感器
一、特点：
1、次级输出为引线式，外形美观，方便焊接安装、；
2、全封闭，机械和耐环境性能好，电压隔离能力强，外形美观。

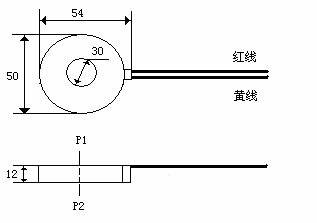

二、外形图、安装尺寸图：
三、性能参数：

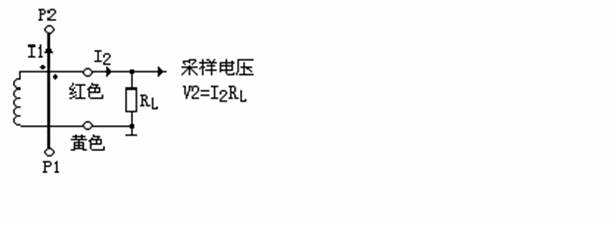

用电阻法直接获得采样电压时（如下图所示），性能参数见表一；＆#160;
 ＆#160;
表一：
|
产品型号 |
额定输入
电流 |
额定输出电流 |
误差
线性度 |
线 性范 围 |
相移 |
耐压 |
|
CT035M |
0-20A |
0-20mA |
0.2L |
1.2倍 |
≤5’ |
≥6KV |
＆#160;
四、使用说明：
CT035大型精密交流电流互感器：穿心母线P2端与红色引线为同名端。引线长度可根据用户要求设计。
|
|
| |
|
