| 产品名称：CT21F |
| 详细资料： |
＆#160; CT21FM系列立式穿芯微型精密交流电流互感器
一、特点：
1、立式穿芯印刷线路板直接焊接安装、外形美观；
2、体积小，精度高；全封闭，机械和耐环境性能好，电压隔离能力强，安全可靠。

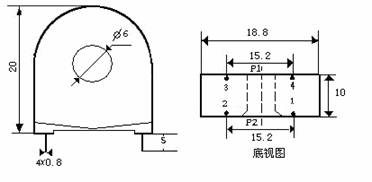

二、外形图、安装尺寸和线圈图：

三、性能参数：

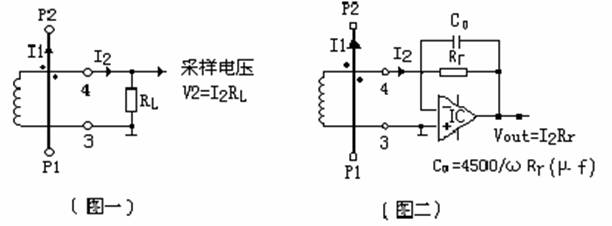

1、 用电阻法直接获得采样电压时（如下图一所示）性能参数见表一；
2、 用IC法获得采样电压时（如下图二所示）性能参数见表二＆#160;
 ＆#160;
表一：
| 产品型号 |
额定输入
电流 |
额定输出电流 |
相移 |
非线
性度 |
线性范围 |
|
CT21FM |
5A |
2.5mA |
≤20’ |
≤0.2% |
≥2倍额定 |
|
CT21FM |
5A |
5mA |
≤20’ |
≤0.2% |
≥1.5倍额定 |
＆#160;
＆#160;
表二：
产品型号 |
额定输入
电流 |
额定输出
电流 |
额定采样电压 |
相移 |
非线性度 |
线性范围 |
|
CT21FM |
5A |
2.5mA |
≤1/2倍IC电源电压 |
≤5’ |
≤0.1% |
≥2倍额定 |
|
CT21FM |
5A |
5mA | |
|
| |
|
