CT21BM系列立式穿芯微型精密交流电流互感器
一、特点：
1、立式穿芯印刷线路板直接焊接安装、外形美观；
2、体积小，精度高；全封闭，机械和耐环境性能好，电压隔离能力强，安全可靠。

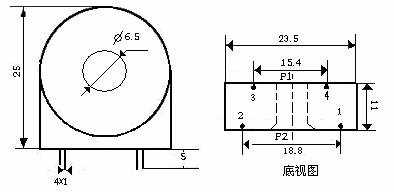

二、外形图、安装尺寸和线圈图：





三、性能参数：

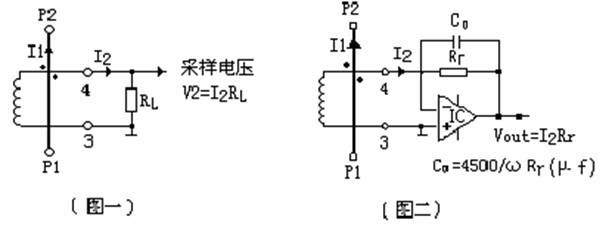

1、 用电阻法直接获得采样电压时（如下图一所示）性能参数见表一；
2、 用IC法获得采样电压时（如下图二所示）性能参数见表二＆#160;
＆#160;
表一：

产品型号	额定输入 电流	额定输出电流	额定采样 电阻RL	额定采样电压	相移	非线 性度	线性范围
CT21BM	10A	4mA	125Ω	0.5V	≤20’	≤0.2%	≥1.5倍额定
CT21BM	5A	2mA	500Ω	1V	≤20’	≤0.2%	≥2倍额定

＆#160;

＆#160;

表二：

产品型号	额定输入 电流	额定输出 电流	额定采样电压	相移	非线性度	线性范围
CT21BM	10A	4mA	≤1/2倍IC电源电压	≤5’	≤0.1%	≥2倍额定
CT21BM	5A	2mA
